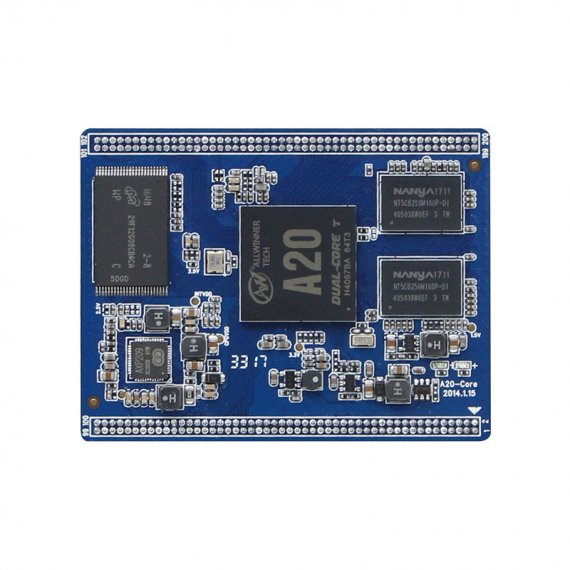

• A20核心板(插针)

详细规格

     锐尔威视A20-Core模块是基于全志经典双核A20芯片设计的高性价比嵌入式核心模块板。A20-Core采用1.27mm双排插针连接器形式引出200pin引脚,方便插拔。六层高速PCB设计,体积小,结构紧凑。
    A20-Core模块集成1GB DDR3内存和4GB NAND存储器,集成PMU芯片,集成音频Codec功能,提供丰富的外设资源:USB、UART、SDIO、SPI、IIC、GPIO。支持驱动RGB/LVDS接口的显示屏,最大分辨率1280x800。
    提供3种操作系统:Android4.2平板系统、Android4.2电视盒系统、Linux+QT5系统,3种系统都提供源码和编译教程,适合入门学习。

产品说明

核心资源

处理器

Allwinner A20  双核ARM Cortex-A7  1.0G主频

电源管理

AXP209

图形处理器

ARM MALI400MP2

存储器

DDR3:1GB  Nand flash: 4GB

工作电压

DC 5~6V

平均功耗

1.8W

供电方式

DC电源、USB电源、锂电池3.7~4.2V

操作系统

Android 4.2/ Linux3.4+Qt5

环境特性

工作温度

-10~70

存储温度

-40~85

结构特性

尺寸大小

68x52 mm

重量

约10g

封装类型

200 pin (2x100)1.27mm双排插针

接口说明

数字接口

UART

6 x UART up to 1.5Mbps

I2C

2 x I2C up to 400Kbps

USB

2 x USB2.0 Host  1 x USB2.0 OTG up to 480Mbit/s

SDIO

2 x SD2.0

SPI

1 x SPI

GPIO

20 x GPIO

显示接口

HDMI

1 x HDMI v1.4 up to 1080P@60fps

LVDS

1-ch 8bit LVDS up to 1280x800

RGB

1 x 24bit RGB up to 1280x800

VGA

1 x VGA up to 1920*1080

CVBS-OUT

1 x CVBS support PAL/NTSC

音频接口

HeadPhone Out

1 x Stereo HeadPhone

MicPhone In

1 x Analog MicroPhones

LineIn

1 x Stereo LineIn

视频接口

Camera

1 x DVP CSI,最大支持5MP

CVBS-IN

4 x CVBS IN

其他接口

EMAC

10M/100M以太网卡接口

SATA

SATA2.0接口

RTP

四线电阻触摸屏接口

按键

Power On/Off

开关机键

Reset

复位键

LRADC

用分压电阻扩展按键

Uboot

烧录键

视频处理

视频编码

H.264  1080P,30fps

视频解码

H.264:1080P@60fps

MPEG1/2/4:1080P@60fps

VP8:1080P@60fps

JPEG/MJPEG:1080P@30fps
