详细规格

锐尔威视 A83T-Core-V1 核心板,使用全志八核高端 ARM 芯片 A83T 作主控
最高主频 2.0GHz,支持 4K 级视频编解码,集成 PMU 和音频 Codec
六层高精密 PCB 设计,标配 1GB DDR3 RAM 和 8GB EMMC Flash
接口采用双排板对板连接器形式,共 160 个引脚,尺寸:65mm*50mm

硬件资源接口:
2.0GHz 全志A83T ARM Cortex-A7八核处理器
集成PowerVR SGX544MP1图形处理器,支持OpenGL ES2.0、Directx9.3
1G Bytes容量的DDR3 RAM(2*16bit)
8G Bytes容量的eMMC,可升级至16G或32G
集成智能PMIC,为系统提供电源管理,充电管理
HDMI高清输出接口 1080P/60Hz
18位RGB显示总线接口 1280*800
单8-LVDS显示总线接口 1366*768
4-lane MIPI-DSI显示接口 1920*1200
4-lane MIPI-CSI摄像头接口,支持800万像素
1路USB OTG 2.0,可做HOST,集成限流开关
1路USB HOST 2.0 高速ECHI协议480Mbps
2路SDIO,可接SD卡和WIFI模块
1路音频Headphone
1路音频LINEIN
1路音频Microphone
1路光纤音频SPDIF输出
1路ADC,可做按键检测
2路PWM输出
2路IIC接口
1路SPI接口
4路UART接口
1路I2S接口
1个IR红外解码接口
10个GPIO,支持外部中断
复位信号输入
开关机按键,支持休眠唤醒
支持外部DC、锂电池、USB三种供电方式,自动检测
支持由5VDC和USB给电池充电
带充电指示灯

显示驱动能力:
RGB:18位RGB,最大分辨率1280*800,支持5寸、7寸
LVDS:单8LVDS,最大分辨率1366*768,支持7寸(1024*600)、10寸(1280*800)、12寸(1280*800)、15寸屏(1366*768)
MIPI:4-lane,最大分辨率1920*1200,支持5寸(720*1280),7寸(800*1280),10寸屏(1200*1920)

扩展性能:
USB2.0接口可以扩展百兆以太网卡、4G通讯模块
串口可以扩展RS232、RS485、GPS、读卡器等
RGB可以扩展VGA、双8-LVDS(1920*1080)
MIPI-CSI可以扩展HDMI输入
MIPI-DSI可以扩展EDP显示接口

A83T-Core搭载Android5.1系统,系统经过锐尔威视科技深度优化定制,启动快,运行流畅不死机,已ROOT,开放所有权限;所有硬件功能可用,集成串口调试、USB高清摄像机、GPIO控制、LED控制等应用;支持WIFI、蓝牙、以太网、4G网络;支持RGB、LVDS、MIPI接口的屏幕;用户可由PC端的固件修改工具定制个性化固件,如修改开机图片、开机动画、开机声音、安装/卸载应用、做自启动应用更改LCD屏配置、修改机器信息等,不开放系统源码,仅提供固件,用户可直接开发APP,节省开发周期,可为项目用户定制系统。

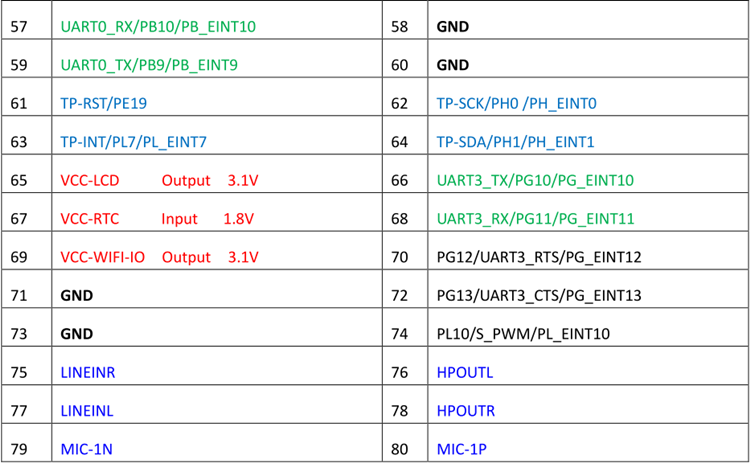

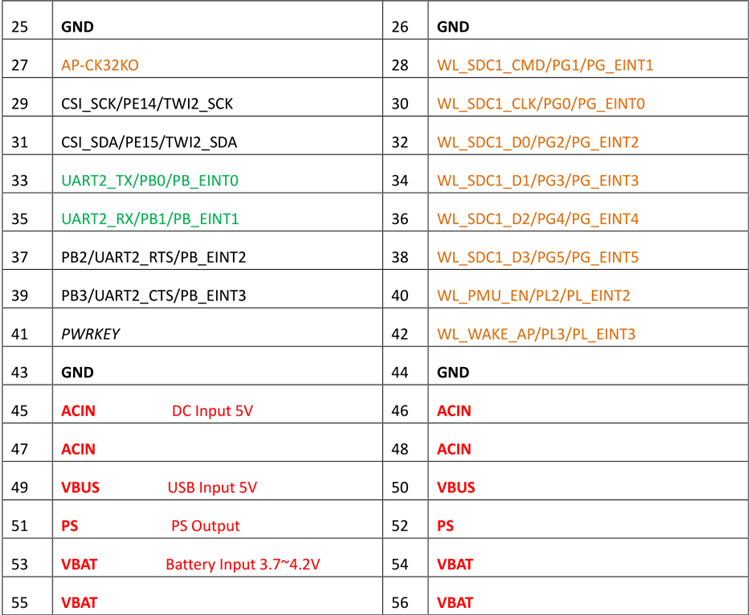

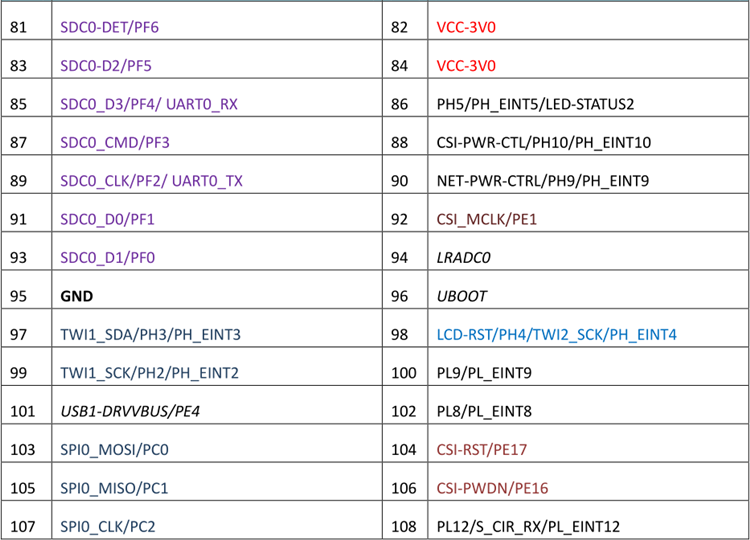

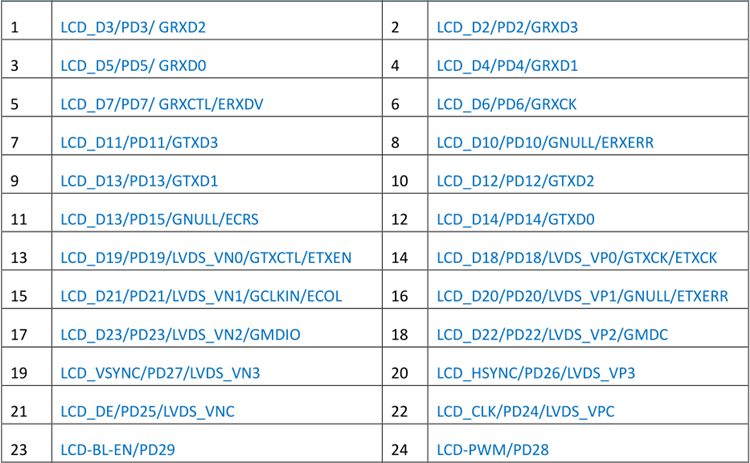

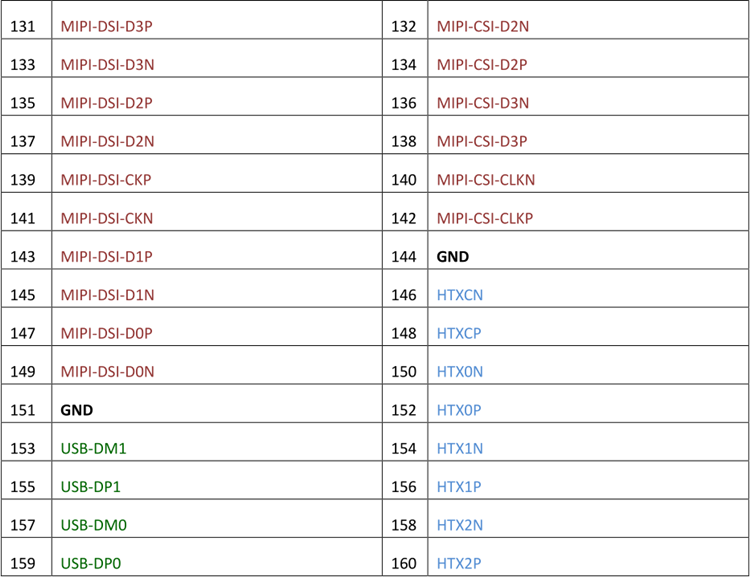

引脚说明:
