• 全志A63核心板

详细规格

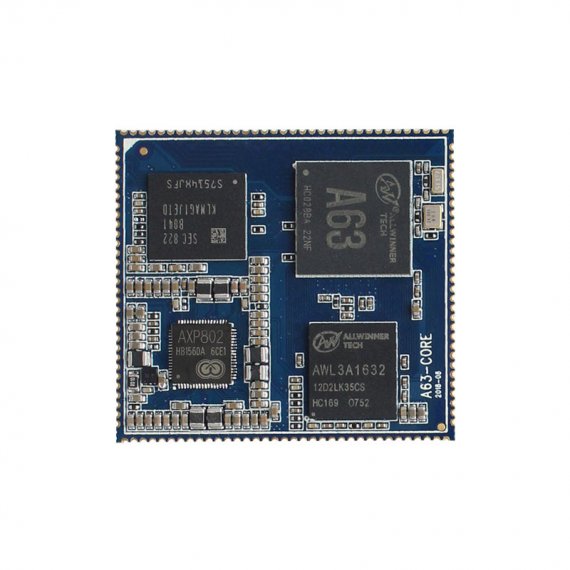

     锐尔威视的A63-Core模块是基于全志A63平台设计的高性价比嵌入式核心模块板。A63-Core采用130pin邮票孔封装形式,六层高速PCB设计,体积非常小,适合做手持便携类产品。
     A63-Core模块集成2GB LPDDR3内存和16GB EMMC存储器,集成PMU芯片,带电池充放电管理。集成音频Codec功能,GPU为Mali-T760,可满足人脸识别及AI算法的需求,支持硬解H.265/H.264 4K@30fps,提供丰富的外设资源:USB、UART、SDIO、SPI、IIC、GPIO。支持驱动2个4-lane MIPI或1个8-lane MIPI接口的显示屏,最大分辨率2560x1600,支持驱动2-lane EDP屏,分辨率1920x1080。
      搭载Android7.1操作系统,经过深度优化定制,运行流畅,用户可由PC端的固件修改工具定制个性化固件,如修改开机图片动画声音、设置开机自启动应用、更改LCD屏配置、设置屏幕旋转方向、修改机器信息等。

产品说明

核心资源

处理器

Allwinner A63  四核ARM Cortex-A53  1.8G主频

电源管理

AXP803

图形处理器

ARM MALI-T760  732M

存储器

LPDDR3:2GB  eMMC flash: 16GB

工作电压

DC 5V

平均功耗

1.8W

供电方式

DC电源、USB电源、锂电池3.7~4.2V

操作系统

Android 7.1/Linux3.10

环境特性

工作温度

-10~70

存储温度

-40~85

结构特性

尺寸大小

45.7x41.9 mm

重量

约8g

封装类型

130 LCC pin

接口说明

数字接口

UART

3 x UART up to 1.5Mbps

I2C

2 x I2C up to 400Kbps

USB

1 x USB2.0 Host  1 x USB2.0 OTG up to 480Mbit/s

SDIO

2 x SD3.0

SPI

1 x SPI

GPIO

16 x GPIO

显示接口

EDP

1 x 2-lanes EDP v1.2 up to 1920x1080

MIPI

2 x MIPI DSI 4-lanes up to 1920x1080 or

1 x MIPI DSI 8-lanes up to 2560x1600

音频接口

HeadPhone Out

1 x Stereo HeadPhone

Speaker Out

2 x Difference Speaker

MicPhone In

1 x Analog MicroPhones

按键

Power On/Off

开关机键

Reset

复位键

GPADC

用分压电阻扩展按键

Uboot

烧录键

视频处理

视频编码

H.264: 1080P@30fps

视频解码

H.265 Main/L5.0: 4K@30fps

H.264 BP/MP/HP Level4.2: 4K@30fps

MPEG1/2/4: 1080P@60fps

VP8: 1080P@60fps

VP9 Profile 0: 4K@30fps

VC1 SP/MP/AP: 1080P@60fps

Xvid: 1080P@60fps
