• 全志A64核心板

详细规格

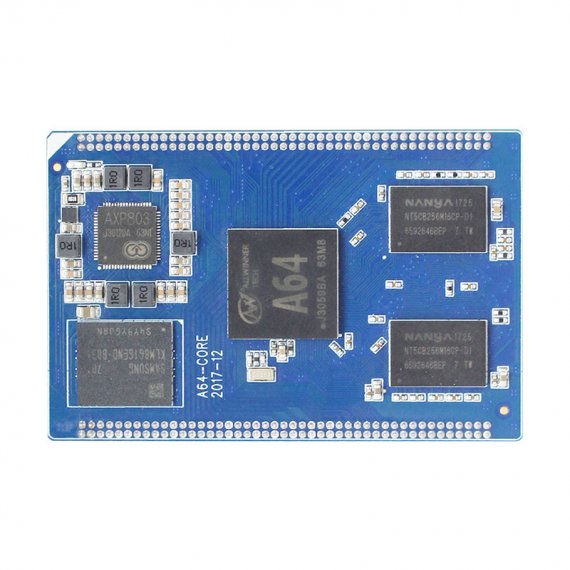

       锐尔威视A64-Core模块是基于全志A64四核平台设计的高性价比嵌入式核心模块板。A64芯片采用主流的64位Cortex-A53架构,低功耗高性能。A64-Core采用1.27mm双排插针连接器形式引出180pin引脚,方便插拔。四层高速PCB设计,体积小,结构紧凑。

       A64-Core模块集成1GB DDR3内存和8GB EMMC存储器,集成PMU芯片,带电池充放电管理。集成音频Codec功能,GPU为Mali400 MP2 可满足一般的视频编解码需求(1080P@60fps),提供丰富的外设资源:USB、UART、SDIO、SPI、IIC、GPIO。支持驱动LVDS/MIPI接口的显示屏,最大分辨率1366x768/1920x1080。

       搭载Android5.1或Android7.1操作系统,经过深度优化定制,运行流畅,用户可由PC端的固件修改工具定制个性化固件,如修改开机图片动画声音、设置开机自启动应用、更改LCD屏配置、设置屏幕旋转方向、修改机器信息等。

产品说明

核心资源

处理器

Allwinner A64  四核64位ARM Cortex-A53  1.2G主频

电源管理

AXP803

图形处理器

ARM MALI-400 MP2

存储器

DDR3:1GB/2GB  eMMC flash: 8GB/16GB

工作电压

DC 5V

最小工作电流

<20mA@sleep模式

供电方式

DC电源、USB电源、锂电池3.7~4.2V

操作系统

Android 5.1 / Android 7.1

环境特性

工作温度

-10~70

存储温度

-40~85

结构特性

尺寸大小

66x43 mm

重量

约10g

封装类型

180 pin (2x90)1.27mm双排插针

接口说明

数字接口

UART

5 x UART up to 1.5Mbps

I2C

3 x I2C up to 400Kbps

USB

1 x USB2.0 Host  1 x USB2.0 OTG up to 480Mbit/s

SDIO

2 x SD2.0

SPI

1 x SPI

GPIO

10 x GPIO

显示接口

HDMI

1 x HDMI v1.4 up to 1080P@60fps

LVDS

1-ch 8bit LVDS up to 1366x768

MIPI

1 x MIPI DSI 4-lanes up to 1920x1200

音频接口

HeadPhone Out

1 x Stereo HeadPhone

MicPhone In

1 x Analog MicroPhones   1 x Digtal MicroPhones

LineIn

1 x Stereo LineIn

IIS

1 x IIS

视频接口

Camera

1 x DVP CSI,最大支持5MP

按键

Power On/Off

开关机键

Reset

复位键

LRADC

用分压电阻扩展按键

Uboot

烧录键

视频处理

视频编码

最大支持H.264  1080P,60fps

视频解码

H.264:1080P@60fps

MPEG1/2/4:1080P@60fps

VC1:1080P@30fps

VP8:1080P@60fps

AVS/AVS+:1080P@60fps

JPEG/MJPEG:1080P@30fps
