• 全志H3核心板

详细规格

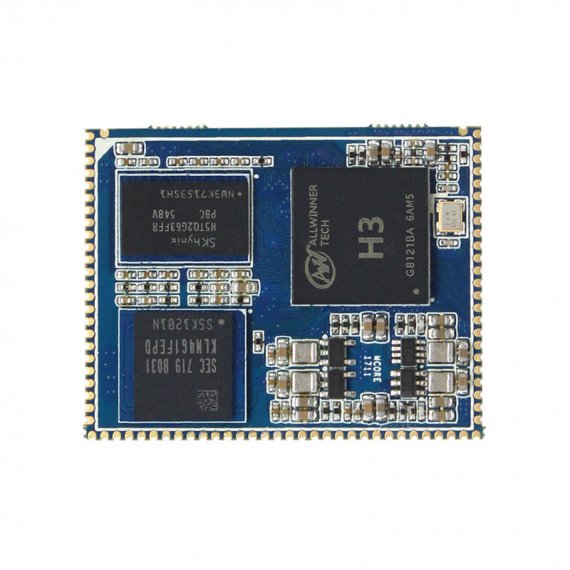

     锐尔威视的H3-Core模块是基于全志H3平台设计的高性价比嵌入式核心模块板,四核心ARM Cortex-A7架构,主频1.2G,低功耗;H3-Core采用82pin邮票孔封装形式,六层高速PCB设计,体积非常小,仅为40x32 mm。

    运行嵌入式Linux操作系统,集成四路USB2.0高速接口、以太网控制器、四路UART、HDMI显示接口、音频Codec、12个GPIO。

    适用于控制类、数据采集类、轻量级服务器类、视频图像传输类产品。

    高集成度,简化外围电路设计,节省产品开发周期,可扩展性强。

    可保持硬件不变,直接升级至更高性能的ARM Cortex-A53架构的H5处理器。

产品说明

核心资源

处理器

Allwinner H3  四核ARM Cortex-A7  1.2G主频

电源管理

分立式DC/DC

图形处理器

ARM MALI-400 MP2

存储器

DDR3:256MB/512MB  eMMC flash: 4GB

工作电压

DC 5V

平均功耗

850mW

供电方式

DC电源、USB电源

操作系统

Android4.4/Linux3.4/UbuntuCore

环境特性

工作温度

-10~70

存储温度

-40~85

结构特性

尺寸大小

40x32 mm

重量

约8.5g

封装类型

82 LCC pin

接口说明

数字接口

UART

4 x UART up to 1.5Mbps

I2C

1 x I2C up to 400Kbps

USB

3 x USB2.0 Host

1 x USB2.0 OTG up to 480Mbit/s

SDIO

1 x SD2.0

SPI

1 x SPI

GPIO

12 x GPIO

显示接口

HDMI

HDMI v1.4  1080P@60

音频接口

LineOut Out

1 x Stereo LineOut

MicPhone In

1 x Analog MicroPhones

LineIn

1 x Stereo LineIn

网络接口

Ethernet

1 x 100M/10M Ethernet

按键

AP-RESET

复位键

LRADC

用分压电阻扩展按键

Uboot

烧录键

视频处理

视频编码

最大支持H.264  1080P,60fps

视频解码

H.264:1080P@60fps

MPEG1/2/4:1080P@60fps

VC1:1080P@30fps

VP8:1080P@60fps

AVS/AVS+:1080P@60fps

JPEG/MJPEG:1080P@30fps
